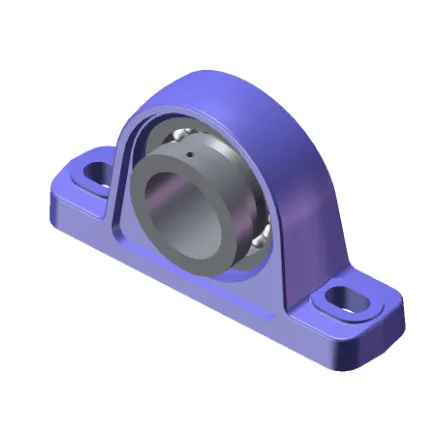

De pie
UCP · UCPA · UCPH
Dos pernos a la base. Transportadores, ventiladores y ejes de transmisión.
Aurea Industria · Chile
Soportes y chumaceras, listos para montar
De pie, de brida, tensores y partidos, en fundición, acero inoxidable o termoplástico. Con la designación del soporte sabes el diámetro del eje.
Tipos de soporte
De brida
UCF · UCFL · UCFC
Cuadrada de 4 pernos, oval de 2 pernos o redonda centrada.
Tensores
UCT
Deslizantes, para tensar correas y cintas transportadoras.
Partidos
SNL · SN · SD · SAF
Para rodamientos de rótula sobre manguito en ejes pesados.
Inoxidables y termoplásticos
SUCP · SUCF · plástico
Para lavado y plantas de alimentos.
Eje por designación (insertos UC)
Métricos
| Inserto | Eje (mm) | Altura al centro UCP (mm) |
|---|---|---|
| UC 204 | 20 | 33,3 |
| UC 205 | 25 | 36,5 |
| UC 206 | 30 | 42,9 |
| UC 207 | 35 | 47,6 |
| UC 208 | 40 | 49,2 |
| UC 209 | 45 | 54,0 |
| UC 210 | 50 | 57,2 |
| UC 211 | 55 | 63,5 |
| UC 212 | 60 | 69,8 |
En pulgadas
| Inserto | Eje |
|---|---|
| UC 204-12 | 3/4" |
| UC 205-16 | 1" |
| UC 206-20 | 1 1/4" |
| UC 207-20 | 1 1/4" |
| UC 208-24 | 1 1/2" |
| UC 210-32 | 2" |
| UC 211-32 | 2" |
| UC 212-36 | 2 1/4" |
Desde el 04, las dos últimas cifras × 5 dan el eje en milímetros: UCP 208 → 08 × 5 = 40 mm. El sufijo -16, -24 o -32 indica el eje en dieciseisavos de pulgada.
Soportes partidos SNL con su rodamiento
| Soporte | Rodamiento | Manguito | Eje (mm) |
|---|---|---|---|
| SNL 509 | 22209 EK | H 309 | 40 |
| SNL 510-608 | 22210 EK | H 310 | 45 |
| SNL 511-609 | 22211 EK | H 311 | 50 |
| SNL 512-610 | 22212 EK | H 312 | 55 |
| SNL 513-611 | 22213 EK | H 313 | 60 |
| SNL 515-612 | 22215 EK | H 315 | 65 |
| SNL 516-613 | 22216 EK | H 316 | 70 |
| SNL 517 | 22217 EK | H 317 | 75 |
| SNL 518-615 | 22218 EK | H 318 | 80 |
También se montan rodamientos de bolas a rótula (1200 K, 2200 K) o CARB en el mismo soporte. Te ayudamos a elegir los sellos y los anillos de fijación.
¿No sabes la designación?
Mándanos una foto o las medidas de la pieza vieja y te respondemos con la identificación y la cotización el mismo día hábil.
