Rígidos de bolas
6000 · 6200 · 6300 · 6400 · 16000
El más usado: motores eléctricos, bombas, ventiladores y reductores.
Aurea Industria · Chile
Rodamientos de todos los tipos y medidas
Rígidos de bolas, a rótula, de contacto angular, cilíndricos, cónicos y axiales, abiertos o sellados, con juego normal, C3 o C4. Si la pieza ya no se lee, con el diámetro interior, el exterior y el ancho llegamos a la designación.
Tipos que trabajamos

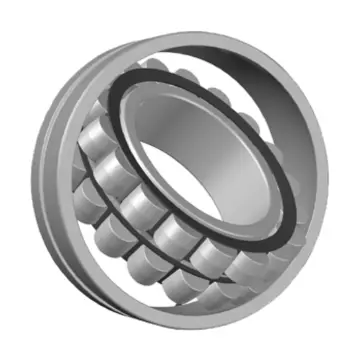

Rodillos a rótula
22200 · 22300 · 23000 · 23100 · 24100
Carga pesada con desalineación: prensas, digestores, harneros y molinos.
Rodillos cónicos
30200 · 30300 · 32200 · 33000 · LM
Se montan en pareja. Ruedas, cubos y reductores.
Rodillos cilíndricos
NU · NJ · NUP · N · NN
Alta carga radial en motores grandes y cajas de engranajes.
Bolas a rótula y contacto angular
1200 · 2200 · 7200 · 3200 · QJ
Desalineación del eje o carga combinada radial y axial.
Axiales y agujas
51100 · 29400 · 81100 · NK · HK
Empuje axial en tornillos de prensa y extrusoras; poco espacio radial.
Tablas de medidas
Medidas en milímetros: d diámetro interior × D diámetro exterior × B ancho. Iguales en todas las marcas, porque la designación es normalizada (ISO 15).
Serie 6200
| Designación | d × D × B (mm) |
|---|---|
| 6200 | 10 × 30 × 9 |
| 6201 | 12 × 32 × 10 |
| 6202 | 15 × 35 × 11 |
| 6203 | 17 × 40 × 12 |
| 6204 | 20 × 47 × 14 |
| 6205 | 25 × 52 × 15 |
| 6206 | 30 × 62 × 16 |
| 6207 | 35 × 72 × 17 |
| 6208 | 40 × 80 × 18 |
| 6209 | 45 × 85 × 19 |
| 6210 | 50 × 90 × 20 |
| 6211 | 55 × 100 × 21 |
| 6212 | 60 × 110 × 22 |
| 6213 | 65 × 120 × 23 |
| 6214 | 70 × 125 × 24 |
| 6215 | 75 × 130 × 25 |
Serie 6300
| Designación | d × D × B (mm) |
|---|---|
| 6300 | 10 × 35 × 11 |
| 6301 | 12 × 37 × 12 |
| 6302 | 15 × 42 × 13 |
| 6303 | 17 × 47 × 14 |
| 6304 | 20 × 52 × 15 |
| 6305 | 25 × 62 × 17 |
| 6306 | 30 × 72 × 19 |
| 6307 | 35 × 80 × 21 |
| 6308 | 40 × 90 × 23 |
| 6309 | 45 × 100 × 25 |
| 6310 | 50 × 110 × 27 |
| 6311 | 55 × 120 × 29 |
| 6312 | 60 × 130 × 31 |
| 6313 | 65 × 140 × 33 |
| 6314 | 70 × 150 × 35 |
| 6315 | 75 × 160 × 37 |
Serie 6000
| Designación | d × D × B (mm) |
|---|---|
| 6000 | 10 × 26 × 8 |
| 6001 | 12 × 28 × 8 |
| 6002 | 15 × 32 × 9 |
| 6003 | 17 × 35 × 10 |
| 6004 | 20 × 42 × 12 |
| 6005 | 25 × 47 × 12 |
| 6006 | 30 × 55 × 13 |
| 6007 | 35 × 62 × 14 |
| 6008 | 40 × 68 × 15 |
| 6009 | 45 × 75 × 16 |
| 6010 | 50 × 80 × 16 |
| 6011 | 55 × 90 × 18 |
| 6012 | 60 × 95 × 18 |
Rodillos a rótula 22200
| Designación | d × D × B (mm) |
|---|---|
| 22205 | 25 × 52 × 18 |
| 22206 | 30 × 62 × 20 |
| 22207 | 35 × 72 × 23 |
| 22208 | 40 × 80 × 23 |
| 22209 | 45 × 85 × 23 |
| 22210 | 50 × 90 × 23 |
| 22211 | 55 × 100 × 25 |
| 22212 | 60 × 110 × 28 |
| 22213 | 65 × 120 × 31 |
| 22214 | 70 × 125 × 31 |
| 22215 | 75 × 130 × 31 |
| 22216 | 80 × 140 × 33 |
| 22217 | 85 × 150 × 36 |
| 22218 | 90 × 160 × 40 |
| 22220 | 100 × 180 × 46 |
Rodillos a rótula 22300
| Designación | d × D × B (mm) |
|---|---|
| 22308 | 40 × 90 × 33 |
| 22309 | 45 × 100 × 36 |
| 22310 | 50 × 110 × 40 |
| 22311 | 55 × 120 × 43 |
| 22312 | 60 × 130 × 46 |
| 22313 | 65 × 140 × 48 |
| 22314 | 70 × 150 × 51 |
| 22315 | 75 × 160 × 55 |
| 22316 | 80 × 170 × 58 |
| 22317 | 85 × 180 × 60 |
| 22318 | 90 × 190 × 64 |
| 22320 | 100 × 215 × 73 |
Rodillos cónicos 30200
| Designación | d × D × T (mm) |
|---|---|
| 30202 | 15 × 35 × 11,75 |
| 30203 | 17 × 40 × 13,25 |
| 30204 | 20 × 47 × 15,25 |
| 30205 | 25 × 52 × 16,25 |
| 30206 | 30 × 62 × 17,25 |
| 30207 | 35 × 72 × 18,25 |
| 30208 | 40 × 80 × 19,75 |
| 30209 | 45 × 85 × 20,75 |
| 30210 | 50 × 90 × 21,75 |
| 30211 | 55 × 100 × 22,75 |
| 30212 | 60 × 110 × 23,75 |
Truco: desde el 04 en adelante, las dos últimas cifras × 5 dan el diámetro interior. 6205 → 05 × 5 = 25 mm. 22216 → 16 × 5 = 80 mm.
Sufijos: qué significa cada letra
| Sufijo | Significado |
|---|---|
| 2RS · 2RSH · DDU · LLU | Sello de goma por ambos lados, lubricado de por vida |
| ZZ · 2Z | Tapa metálica por ambos lados |
| C3 · C4 | Juego interno mayor que el normal, para ejes calientes o ajustes apretados |
| K | Agujero cónico 1:12, para montar con manguito |
| E · EK · CC · CA | Diseño reforzado de rodillos a rótula, según marca |
| W33 | Ranura y agujeros de lubricación en el aro exterior |
| NR | Ranura y anillo de retención en el aro exterior |
¿No sabes la designación?
Mándanos una foto o las medidas de la pieza vieja y te respondemos con la identificación y la cotización el mismo día hábil.
