Poleas en V
SPA · SPB · SPC · A · B
De 1 a 6 canales, con buje cónico o agujero terminado.
Aurea Industria · Chile

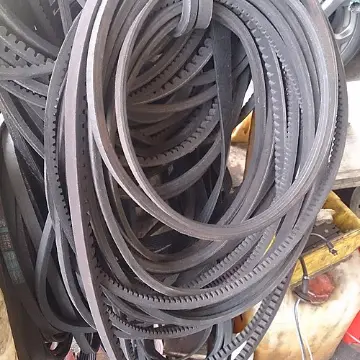

Correas de transmisión y poleas
En V clásicas y de perfil estrecho, dentadas, Poly-V y planas, con sus poleas y bujes cónicos. Si el código ya no se lee, la sacamos midiendo la correa o las poleas.
Perfiles y medidas
| Perfil | Ancho superior × alto | Uso |
|---|---|---|
| Z | 10 × 6 mm | Máquinas livianas |
| A | 13 × 8 mm | Uso general |
| B | 17 × 11 mm | Uso general, más potencia |
| C | 22 × 14 mm | Transmisiones pesadas |
| D | 32 × 19 mm | Muy pesadas |
| SPZ · 3V | 9,7 × 8 mm | Perfil estrecho, compacto |
| SPA | 12,7 × 10 mm | Estrecho, reemplaza A con más potencia |
| SPB · 5V | 16,3 × 13 mm | Estrecho, el más común en plantas |
| SPC | 22 × 18 mm | Estrecho, potencias altas |
| 8V | 25,4 × 23 mm | Potencias muy altas |
Cómo leer el código de una correa
| Ejemplo | Qué significa |
|---|---|
| A 48 | Perfil A, largo interior de 48 pulgadas |
| SPB 2840 | Perfil SPB, largo primitivo de 2.840 mm |
| 5V 950 · 5VX 950 | Perfil 5V, largo de 95,0 pulgadas; la X indica dentada |
| BX 60 | Perfil B dentada (cogged), largo interior 60 pulgadas |
| HTD 8M-1200-30 | Dentada, paso 8 mm, largo 1.200 mm, ancho 30 mm |
| 8PK 1200 | Poly-V de 8 canales, perfil PK, largo 1.200 mm |
Si la correa está rota o no se lee
Mide el ancho superior y el alto para saber el perfil. Para el largo, mide con huincha por fuera de la correa, o mide el diámetro de las dos poleas y la distancia entre centros. El largo aproximado es L ≈ 2C + 1,57 (D + d) + (D − d)² / 4C, con C la distancia entre centros y D, d los diámetros de las poleas. Mándanos esos datos y te decimos la correa exacta.
Bujes cónicos
1108 · 1610 · 2012 · 2517 · 3020 · 3535
Para montar la polea sin chaveteros nuevos.
Juegos pareados
Correas de igual largo
Para transmisiones de varias correas, que deben tensarse parejo.
¿No sabes la designación?
Mándanos una foto o las medidas de la pieza vieja y te respondemos con la identificación y la cotización el mismo día hábil.
